Өнімді таныстыру
Жоғары вольтты қуат кабелі – талап етілетін қолданбалар үшін сенімді қуат беру
Жоғары вольтты мыс ядролы қуат кабелібіздің жетекші өнімдеріміздің бірі болып табылады, ол өнеркәсіптік электр қуатын таратуда, жерасты сымдарын тартуда, электр станцияларында, тау-кен өнеркәсібінде, теміржолдарда және жоғары вольтты тасымалдау жүйелерінде кеңінен қолданылады. Біздің кабельдер әртүрлі өлшемдерде келеді, мысалы, 35/50/70/95/120/150/185/240/300/400 мм. XLPE қуат кабелін оқшаулау және болат жолақты брондалған қорғаныс, төтенше жағдайларда жоғары беріктік пен қауіпсіздікті қамтамасыз етеді. Тұрақты сапа және үлкен қормен біз энергетика, құрылыс, тау-кен өнеркәсібі және инфрақұрылым жобаларындағы қолданбаларды қолдаймыз.
|
Өнім сипаттамасы |
|
|
Номиналды кернеу |
0,6/1КВ 3,6/6КВ 6,5/11КВ, 11КВ, 33КВ, 66КВ, 132КВ |
|
Макс. жұмыс температурасы |
90 градус |
|
Макс. қысқа тұйықталу кезіндегі температура (5С-тен аз немесе оған тең) |
250 градус |
|
Дирижер |
1, 2 класс мыс немесе алюминий |
|
Секциялық аумақ |
25 – 630мм2 |
|
Оқшаулау |
XLPE |
|
өзектер саны |
1,2,3,4,5 |
|
Құрыш |
3 өзекті кабельдер үшін болат сым немесе болат таспа және бір өзек үшін-магниттік емес материал |
|
Үстінен тыс |
ПВХ |
|
Мин. төсек радиусы |
Бір ядролы кабельдер үшін 15 есе кабель радиусы- және көп ядролы кабельдер үшін 12 есе. |
| Макс |
Өткізгіштің тұрақты ток кедергісі 20 градус |
|
Стандартты |
IEC 60502, 60228, 60332, 60331 DIN VDE 0276-620 HD 620 S1: 1996 ж DIN EN 60228 класс 2 (құрылыс) |
Өнім параметрі
| Түр | Аты |
Қолданба |
|||||||
|
Cu дирижер |
Al Conductor |
||||||||
|
YJV YJV |
YJLV YJLV |
XLPE оқшауланған, ПВХ немесе PE S жылытылатын қуат кабелі |
Есікке, туннельге, каналға және жер астына төсеу үшін. Сыртқы механикалық күшке төтеп бере алмайды, бірақ төсеу кезінде тарту күшін көтереді. |
||||||
|
YJV22 YJV23 |
YJLV22 YJLV23 |
XLPE оқшауланған, брондалған болат таспа, ПВХ немесе PE қабықпен қапталған қуат кабелі |
Есікке, туннельге, каналға және жер астындағы тунельдерге төсеу үшін. Сыртқы механикалық күшке төтеп бере алады, бірақ үлкен тарту күшін көтере алмайды. |
||||||
|
YJV32 YJV33 |
YJLV32 YJLV33 |
XLPE оқшауланған, жұқа болаттан жасалған брондалған сым, ПВХ немесе PE қабықпен қапталған қуат кабелі |
Деңгейінің үлкен айырмашылығы бар білікке төсеу үшін. Сыртқы механикалық күшке және орташа тарту күшіне төтеп бере алады. |
||||||
|
YJV42 YJV43 |
YJLV42 YJLV43 |
XLPE оқшаулағышы, қалың болат сым брондалған, ПВХ немесе PE қабықпен қапталған қуат кабелі |
Оң қысым мен тарту күшін көтере алады |
||||||
|
U0/Um(кв) |
1 сынып |
0.6/1 |
1.8/3 |
3.6/6 |
6/10 |
8.7/15 |
12/20 |
18/30 |
21/35 |
|
2-сынып |
1/1 |
3/3 | 6/6 |
8.7/10 |
12/15 |
18/20 | -- |
26/35 |
|
|
1 ядро |
Бөлім ауданы (мм2) |
1.5-800 |
25-800 |
25-800 | 25-800 |
35-800 |
50-800 |
50-800 |
50-800 |
| 2 Негізгі |
Бөлім ауданы (мм2) |
/ | / | / | / | / | / | / | / |
| 3 негізгі |
Бөлім ауданы (мм2) |
1.5-400 |
25-400 |
25-400 | 25-400 | 35-400 | 50-400 | 50-400 | 50-400 |
| 4 негізгі |
Бөлім ауданы (мм2) |
2.5-400 | 2.5-400 | / | / | / | / | / | / |
| 5 негізгі |
Бөлім ауданы (мм2) |
2.5-400 | 2.5-400 | / | / | / | / | / | / |
Негізгі мүмкіндіктер артықшылық
Жоғары дәлдіктегі оттегісіз мыс
Өткізгіш оттегісіз мыстан жасалған, сымның өткізгіштігін, қартаюға қарсы, су өткізбейтін және суыққа төзімді, жоғары өткізгіштік және аз шығынды қамтамасыз етеді.
Төмен қарсылық, жоғары өткізгіштік
Меншікті кедергі тасымалдау кезінде электр энергиясын тұтынуға тікелей әсер етеді, ал кедергі неғұрлым аз болса, ол соғұрлым тиімдірек болады.
Төмен эксцентристік
Керемет жабдықты пайдалану арқылы сымның төмен эксцентриктілігі мен біркелкі қалыңдығына қол жеткізілді, бұл токтың бұзылуы мен өрттің алдын алды.

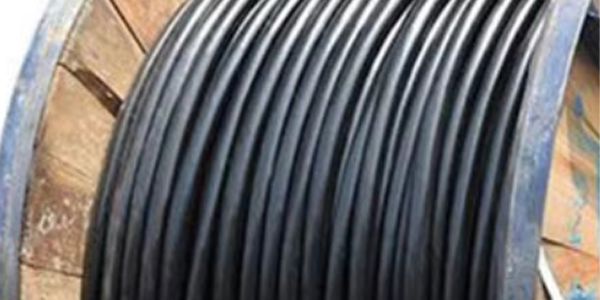

Сыртқы қабық+ішкі оқшаулау
Мықты брондалған қорғаныс: Болат жолақты брондалған қуат кабеліқұрылымы тамаша механикалық беріктік пен кеміргіштерге төзімділікті қамтамасыз етеді.XLPE оқшаулау: XLPE қуат кабелітехнология жоғары термиялық тұрақтылық пен оқшаулау өнімділігін ұсынады. Қосарланған қорғаныс, қызуға бейімділігі аз, ультракүлгін сәулелерге қарсы тұра алады және қызмет ету мерзімін ұзартады.
Жаңа материалдарды пайдалану
Беріктілігі жоғары поливинилхлоридті жаңа материалды пайдалану-оның икемділігі жақсы және оны бұзу оңай емес.
Ішінен тартылатын арқанмен толтырылған
Кабельдің босатылуын және үйкелістің зақымдануын болдырмас үшін, қызмет мерзімін ұзарту үшін іші созылатын арқанмен толтырылған.
Өндірушінің басып шығарылған идентификациясы
Өндірушінің үлгісі, анық және оңай ажыратылады.
Жоғары кернеу кедергісі
арналғанЖоғары вольтты қуат кабеліжоғары электр кернеуі кезінде тұрақты өнімділікті қамтамасыз ететін қолданбалар.

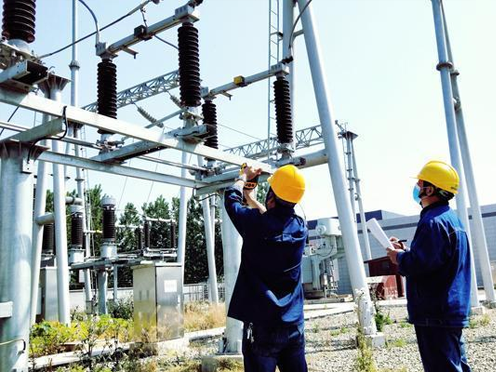

Қолданбалар
Қолдану Бұл кабель тарату желілері немесе өнеркәсіптік қондырғылар сияқты бекітілген қондырғылар үшін пайдаланылады. Оны кабельдік арнаға, траншеяға орнатуға немесе тікелей жерге көмуге болады.
тұтыну
Неліктен біздің кабельдерді таңдау керек?
Премиум материалдар:Жоғары-тазалығы бар мыс қуат кабелі энергияны тиімді тасымалдауды қамтамасыз етеді.
Жетілдірілген оқшаулау:EPDM оқшаулау қуат кабелі май мен ыстықтан жоғары қорғанысты қамтамасыз етеді.
Қатаң сапаны бақылау:Әрбір кабель өнімділік пен қауіпсіздік үшін қатаң сынақтан өтеді.
Суасты қуат кабелінің сенімді шешімдерін алу үшін жоғары өнімділігі жоғары мұнай ұңғымалары сорғыларының қуат кабельдерін өндірудегі тәжірибемізге сеніңіз.Бізбен хабарласыңыбейімделген шешімдер үшін бүгін!
